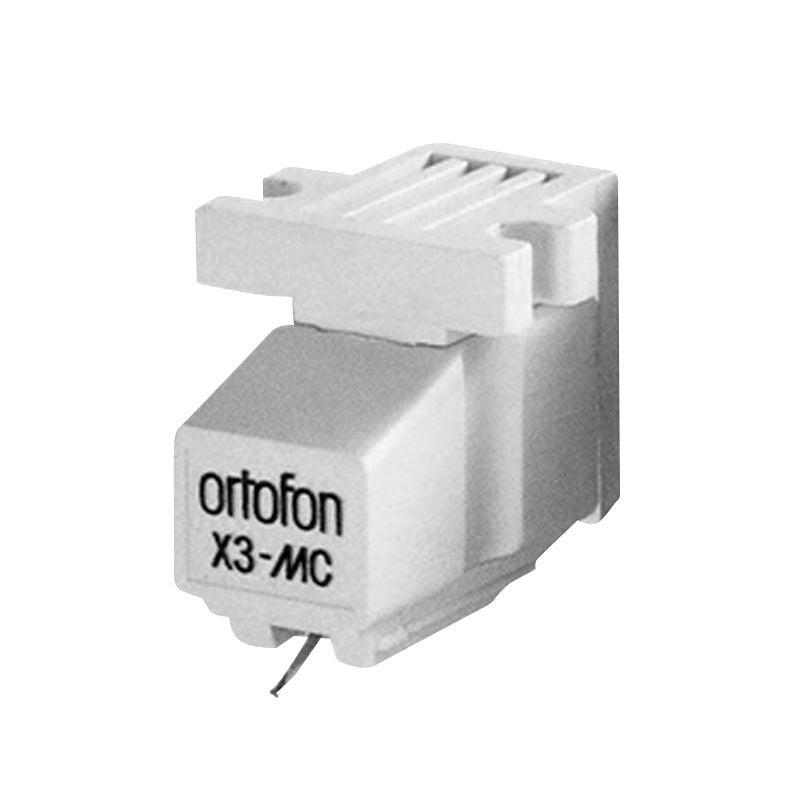

Famosa cartuccia stereo a bobina mobile ad alta uscita Ortofon X3-MC, rara, prodotta in Danimarca.
In questo modello la massa del sistema magnetico è stata drasticamente ridotta utilizzando un potente magnete in samario-cobalto con una struttura polare appositamente progettata. Secondo Ortofon, il sistema magnetico pesa solo 0,8 grammi, rispetto ai normali 4,2 grammi della maggior parte dei precedenti modelli di testine MC.
L'armatura a forma di croce consente più giri di filo nelle bobine, con una tensione di uscita corrispondentemente più elevata. Ogni gamba della croce contiene 230 spire di filo sottile (solo 18 micrometri di diametro), per un totale di 460 per canale. Insieme al sistema magnetico migliorato, l'aumento del numero di spire conferisce alla cartuccia un'uscita nominale di 2 millivolt , sufficiente per pilotare gli ingressi della cartuccia magnetica di quasi tutti i preamplificatori senza l'uso di un trasformatore step-up ausiliario o di un amplificatore principale.
L'X3-MC ha uno stilo Fine Line montato nudo con raggi di 35 e 7 micrometri. Il contatto della linea estesa dello stilo X3 con le pareti della scanalatura gli conferisce una risposta ad alta frequenza fino a 40.000 Hz .
L'Ortofon X3-MC, che si monta su centri standard da 1/2 pollice , pesa 4,1 grammi . È progettato per funzionare con forze di tracciamento comprese tra 1,8 e 2,2 grammi, con 2 grammi come valore consigliato. L' impedenza di carico consigliata è di 47.000 ohm , sebbene la resistenza interna di 80 ohm delle bobine dell'X3-MC lo renda relativamente immune agli effetti della variazione di carico. La separazione dei canali a 1.000 Hz è valutata a 25 dB . La cartuccia è progettata per tracciare un'ampiezza di modulazione laterale di 70 micrometri a 315 Hz.
Caratteristiche Tecniche
| Specification | Value |
|---|---|
| Type | High Output Moving Coil |
| Output Voltage | > 2 mV |
| Frequency Response | 20Hz - 25kHz |
| Tracking Force Range | 1.8 - 2.2g |
| Weight | 4.5g |
| Channel Separation | 25dB |
| Channel Balance | 2dB |
| Load Impedance | 47k ohms |
| Output Impedance | 80 ohms |
| Stylus Tip | Nude Fine Line |
