Tra i molti progetti Audiogram riguardanti le elettroniche, c’è una serie speciale che include il finale di potenza PW200 e il preamplificatore PR200, due apparecchi oggetto di un complesso studio in cui la ricerca dell’ equilibrio di tutti i parametri progettuali e costruttivi ha assicurato un risultato qualitativo superlativo.
Da un punto di vista meccanico il PR200 e il PW200 sono simili per dimensioni ed estetica, progettati per una formidabile configurazione in coppia, comunque molto ben integrabili separatamente in qualsiasi tipologia di preesistente impianto Audio high end che richieda l’ utilizzo di amplificatori o preamplificatori di importante costruzione.
Andiamo a descrivere il preamplificatore PR200, un apparecchio che da un punto di vista progettuale presenta molteplici aspetti interessanti.
Lo sviluppo del progetto è stato realizzato singolarmente per ogni sezione circuitale.
Una cura particolare è stata rivolta alla progettazione del circuito stampato della scheda madre con percorsi delle piste e opportune sezioni tali da ridurre ai minimi termini i disturbi elettromagnetici.
Le circuitazioni di amplificazione si avvalgono di pregiati operazionali a bassissimo rumore e altissimo fronte di salita e sono coadiuvati da una nutrita quantità di stabilizzatori di alimentazione locale, ottenendo in questo modo un miglioramento notevole per la dinamica del segnale sonoro.
La sua alimentazione è racchiusa in un involucro metallico schermato ed è costituita da un trasformatore toroidale da 250 VA e da una scheda che svolge una prima raddrizzatura e filtratura.
Da questa scatola escono varie alimentazioni che raggiungono la scheda madre.
Ma il vero cuore del PR200 è il controllo di volume, ottenuto tramite un selettore costituito da vari multiplexer con alimentazione duale che selezionano un’opportuna serie di resistenze a strato metallico.
Questo circuito è preceduto da uno stadio buffer che assicura estrema stabilità, indipendentemente dalla posizione del volume (256 step).
La realizzazione del controllo del volume è stata dettata dalle nostre esperienze progettuali, coadiuvate da molte ore di ascolto, una sinergia che ha dimostrato in modo incredibile un incremento sostanziale della resa sonora dell’ apparecchio.

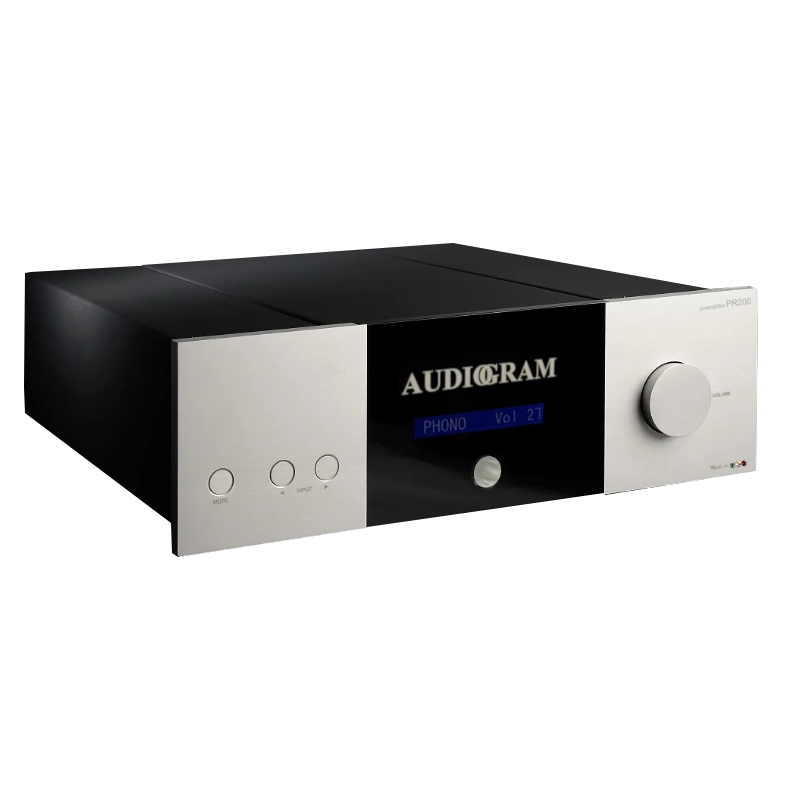

Dal lato estetico il preamplificatore PR200 si presenta con un look elegante e maestoso, utilizza per il frontale due spessi pannelli in alluminio che accolgono le varie selezioni e controlli e una parte centrale per i display elettronici costituita da un cristallo nero di evidente spessore.
Il PR200 è un apparecchio dedicato a tutti coloro esigenti cultori della ricercatezza del “più recondito” dettaglio sonoro, in grado di cogliere le sfumature che spesso non sono percepite durante l’ ascolto con altri sistemi, una “dimensione” musicale coinvolgente, una riproduzione audio emozionante da condividere con gli ascoltatori più sofisticati.
Caratteristiche Tecniche
Canali |
2 (opzionabile 6 canali) |
Input/output |
UnBal + 1 Bal. 2 Pre out (Bal/UnBal), 1 line out |
Impedenza |
ingr. Bilanciato: 100Kohm ingr. Single-ended: 47Kohm |
Impedenza di uscita |
Bilanciata: 200 ohm Single-ended: 100 ohm |
Risposta in frequenza |
10 ÷ 40000 Hz +/- 0,2 dB |
Guadagno |
Bilanciato: 12 dB uscita single-ended: 6 dB |
Rapporto segnale/rumore |
100 dB non ponderato 107 dB ponderato |
Dimensioni |
130mmX425mmX450mm |
Peso | 17kg |
Colori | argento e nero |
