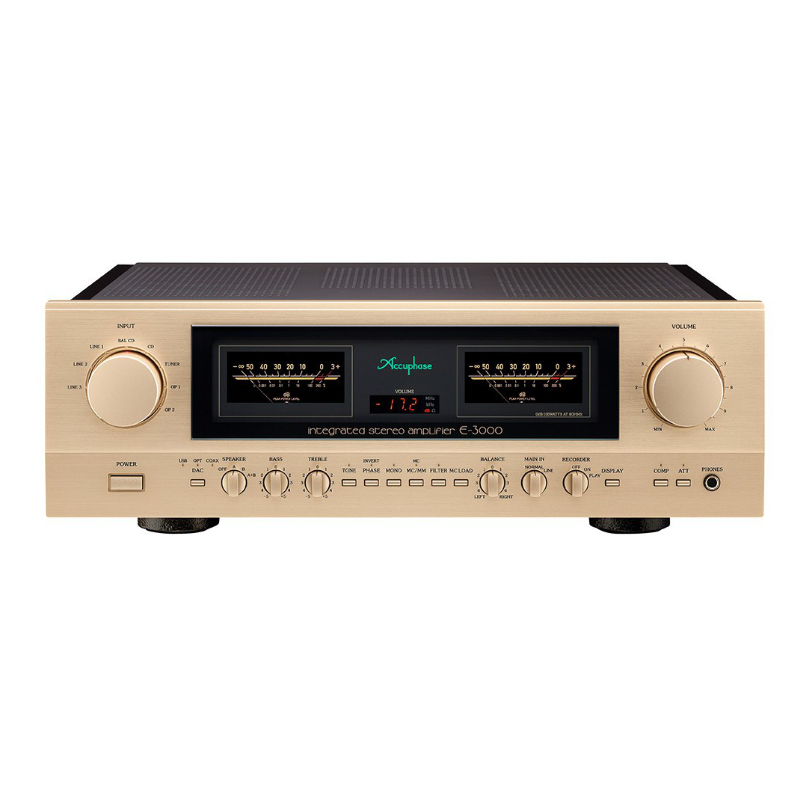

L'amplificatore integrato E-3000 è il risultato del percorso tracciato dalle tecnologie utilizzate nelle apparecchiature di fascia alta.Tra gli elementi costitutivi di questo amplificatore, i circuiti di controllo del volume, di vitale importanza, incorporano l'AAVA che sfrutta il principio ANCC. La sezione di amplificazione di potenza produce segnali bilanciati basandosi sul principio dell'amplificatore di strumentazione, creando contemporaneamente un robusto stadio di uscita tramite tre transistor di potenza push-pull paralleli pilotati in classe AB. Ogni momento trascorso immersi nella vibrante riproduzione dell'E-3000 è un'esperienza da assaporare.
- Circuito di controllo del volume AAVA
- Potenti 100 watt su 8 ohm, 150 watt su 4 ohm
- Configurazione push-pull parallela tripla utilizzando transistor di potenza pilotati in Classe AB
- Stadio di amplificazione di potenza configurato come amplificatore di strumentazione
- Elevato fattore di smorzamento di 600
- Telerilevamento bilanciato per migliorare il fattore di smorzamento
- La topologia del circuito di amplificazione a feedback di corrente assicura eccellenti caratteristiche di fase nell'intervallo elevato

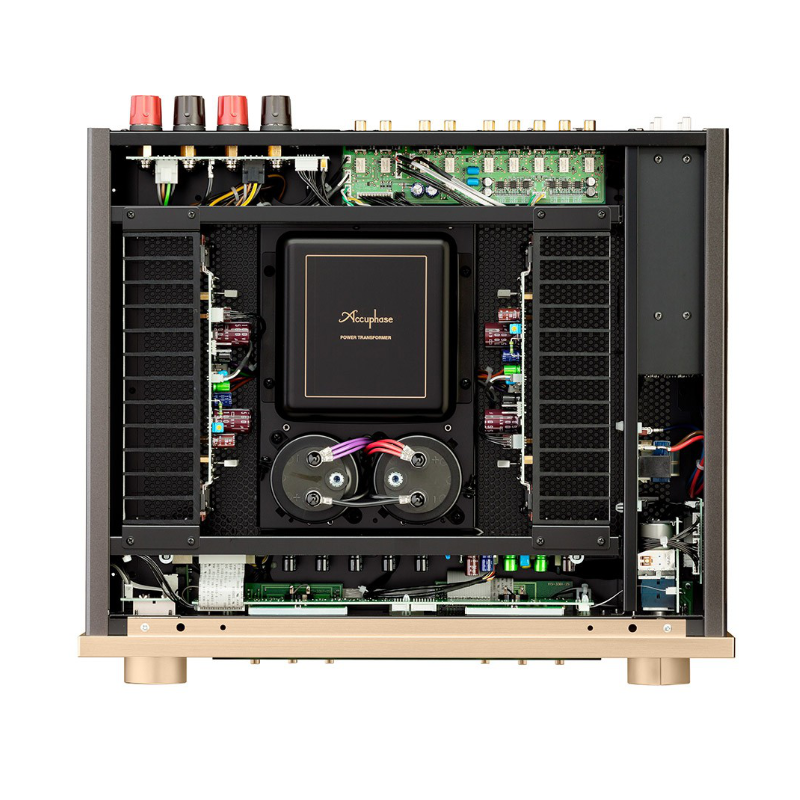

- Potente alimentatore con trasformatore massiccio e condensatori di filtraggio ad alta tensione e grandi dimensioni
- Circuiti di protezione mediante interruttori MOS-FET
- Controlli di tono mediante filtri attivi sommatori
- Isolatori in ghisa ad alto tenore di carbonio per un migliore smorzamento delle vibrazioni
- Due slot di espansione per schede opzionali
Caratteristiche Tecniche
| Categoria | Dettaglio |
|---|---|
| Potenza nominale (20–20.000 Hz, entrambi i canali) | 150 W/ch su 4 Ω* 100 W/ch su 8 Ω |
| Distorsione armonica totale (20–20.000 Hz, potenza nominale) | 0,05 % (carico 4–16 Ω, entrambi i canali) |
| Distorsione d’intermodulazione | 0,01 % |
| Risposta in frequenza |
Ingresso bilanciato/linea: 20–20.000 Hz (+0 / –0,5 dB) MAIN IN: 20–20.000 Hz (+0 / –0,2 dB) MAIN IN (1 W): 3–150.000 Hz (+0 / –3 dB) |
| Fattore di smorzamento | 600 |
| Sensibilità d’ingresso (potenza nominale) |
Ingresso bilanciato/linea: 142 mV MAIN IN: 1,13 V |
| Sensibilità EIA (1 W) |
Ingresso bilanciato/linea: 14,2 mV MAIN IN: 113 mV |
| Impedenza d’ingresso |
Bilanciato: 40 kΩ Linea: 20 kΩ MAIN IN: 20 kΩ |
| Tensione d’ingresso massima | Bilanciato/linea: 5,0 V |
| Tensione d’uscita (uscita nominale) | PRE OUT: 1,13 V |
| Impedenza d’uscita | PRE OUT: 50 Ω |
| Guadagno |
Ingresso (bil./linea) → PRE OUT: 18 dB MAIN IN → Uscita diffusori: 28 dB |
| Controlli di tono | Bassi: 300 Hz ±10 dB Alti: 3 kHz ±10 dB |
| Compensazione loudness | +6 dB (a 100 Hz) |
| Attenuatore | –20 dB |
| Rapporto segnale/rumore (A-weighted) | Ingresso bilanciato: 96 dB Ingresso linea: 107 dB MAIN IN: 122 dB |
| Rapporto segnale/rumore EIA | Bil./linea: 97 dB MAIN IN: 101 dB |
| Indicatori di potenza |
Misuratori di livello logaritmico a picco, in dB o % |
| Uscita cuffie | Impedenza compatibile: ≥8 Ω |
| Alimentazione | AC 120 V / 220 V / 230 V (secondo etichetta posteriore) |
| Consumo energetico |
In standby: 0,3 W A riposo: 69 W Massimo (IEC 62368-1): 185 W |
| Dimensioni (L x A x P) | 465 × 161 × 422 mm (18,3″ × 6,3″ × 16,6″) |
| Peso | 23,1 kg (50,9 lb) Con imballo: 29 kg (64 lb) |
